RK瑞芯微準備IDB失敗(NAND FLASH或著EMMC焊接問題)解決辦法

自行車啊對 · 發表于 2018-8-13 16:27

今天來分享下RK瑞芯微準備IDB失敗(NAND FLASH或著EMMC焊接問題)解決辦法，看看出問題的時候回提示什么內容吧，也方便大家辨認。

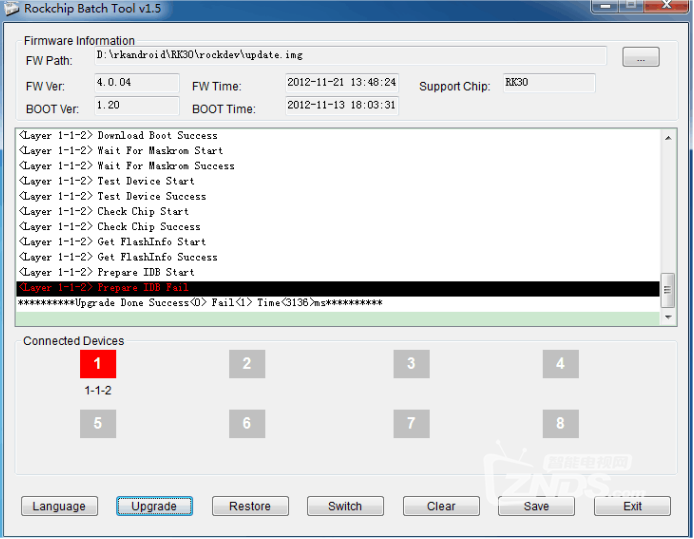

量產工具提示準備IDB失敗:

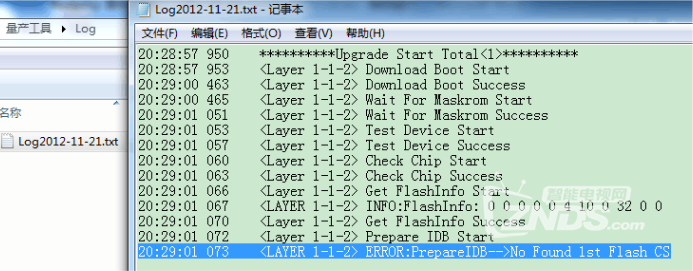

量產工具log目錄下log文件提示：

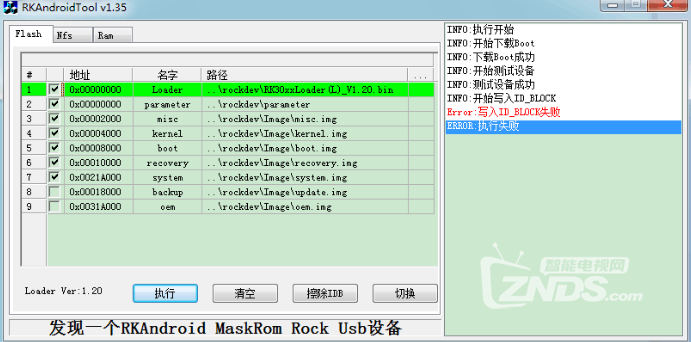

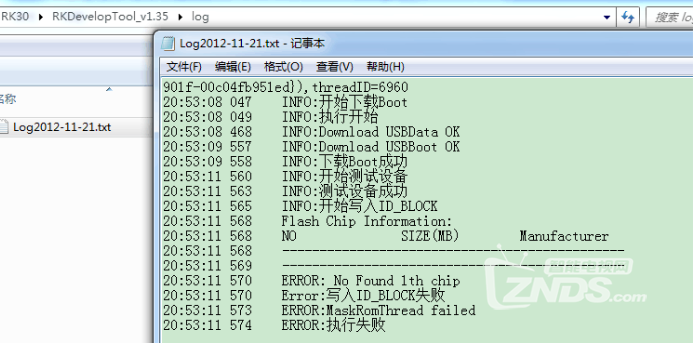

開發工具提示寫入ID_BLOCK失?。?/strong>

開放工具1og目錄下log文件提示沒有找到NAND FLASH寫入ID_ BLOCK失敗:

出現這種問題可能的原因:

1、NAND FLASH沒有焊好

2、不支持的NAND FLASH

排查問題的辦法:

1、重新焊接NAND FLASH

2、檢查電路原理圖和NAND FLASH的datasheet,確認NAND FLASH pin38是接對了  ( Toshiba、Sandisk和Samsung的大部分flash都需要接vcc，  其他flash沒有要求)。

3、不支持的NAND FLASH

聯系rockchip fae @rock- chips com,更新最新的NAND FLASH驅動補丁，再查看補了中的NANDFLASH支持列表，確認NAND FLASH是否支持。

4、  如果有串11，可以接串口來幫助分析焊接問題

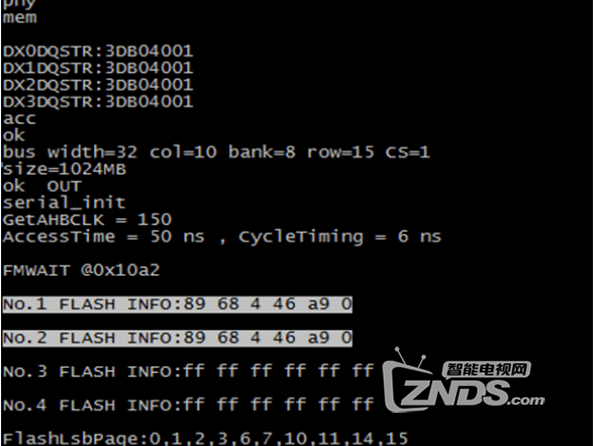

下面是正常的機器打印的串11信息，里面有打印FLASH ID.

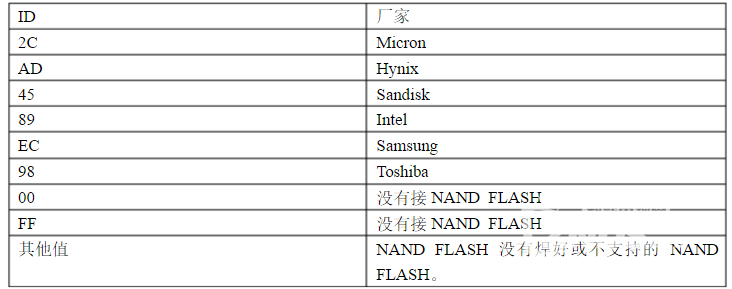

FLASH?ID第一個byte?為廠家信息:

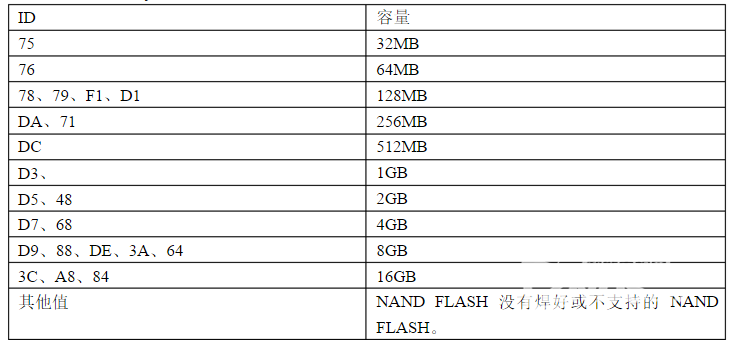

Flash?ID第二個byte?為容量信息,下表為常用容量的ID:

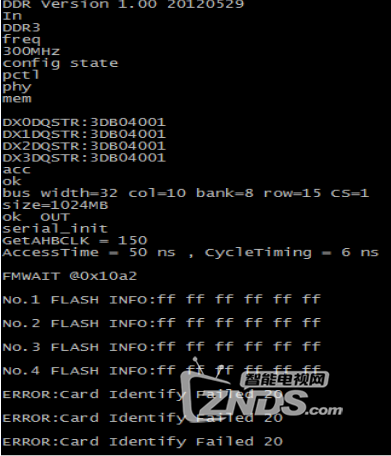

1)、打印信息如下,那么就是NAND?FLASH沒有焊好或者EMMC沒有焊好。

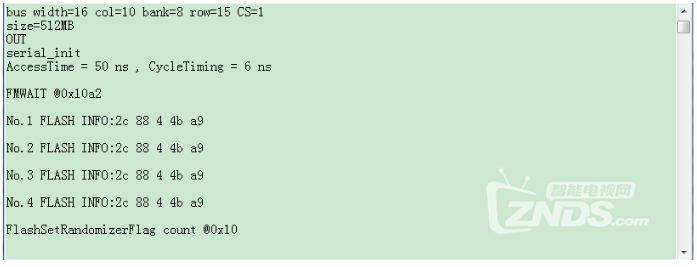

2)、打印信息如下,只貼了兩片NAND?FLASH,但是系統卻認到4片NAND?FLASH,這種情況是是NAND?FLASH?CS沒有焊好。

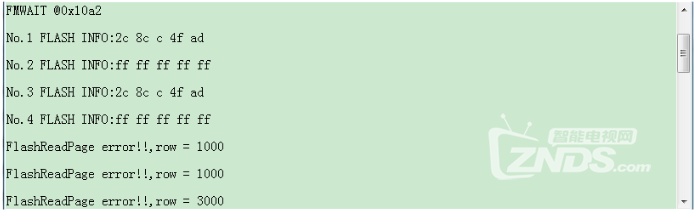

3）、打印信息如下，貼了兩片NAND?FLASH，系統也可以認到兩片NAND?FLASH的ID，但是ID是錯誤的，根據前面的表格，第一個字節是2c，是美光的NAND?FLASH，第二個字節是8C，是錯誤的，正確的應該是88，可以確定是NAND?FLASH沒有焊好。
